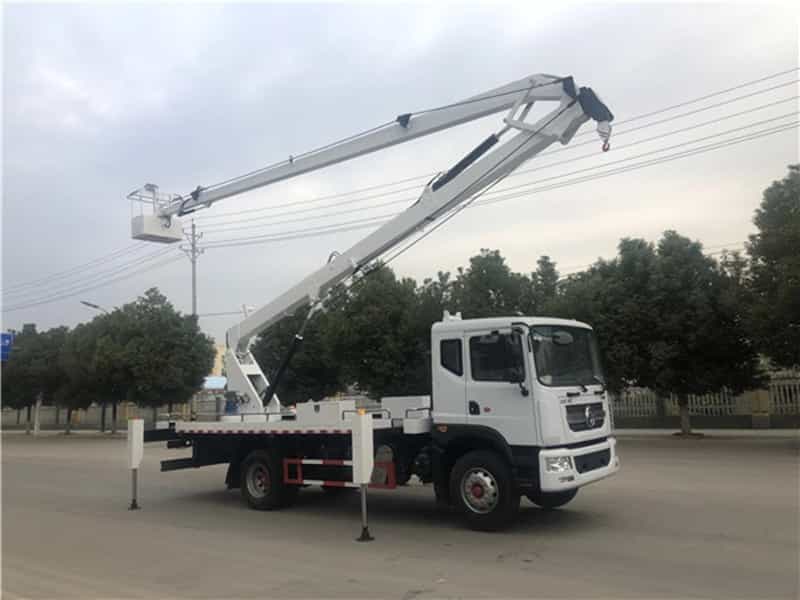

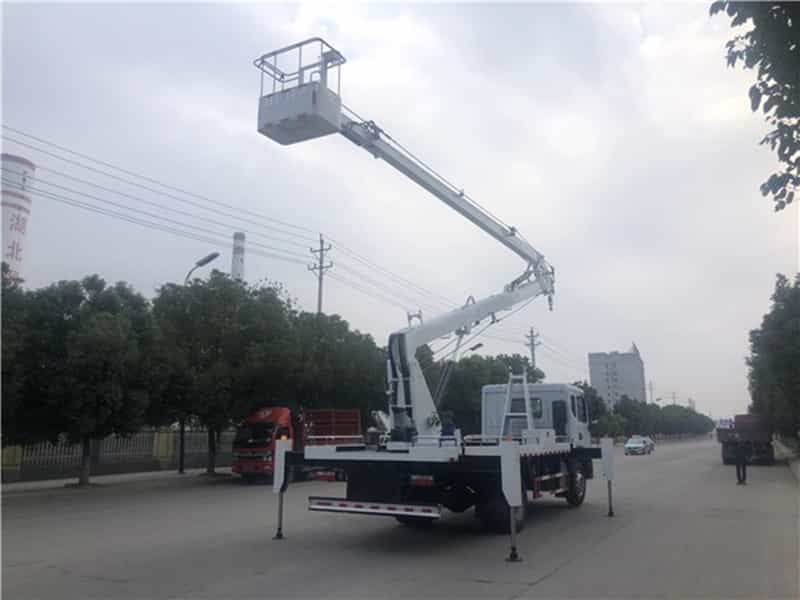

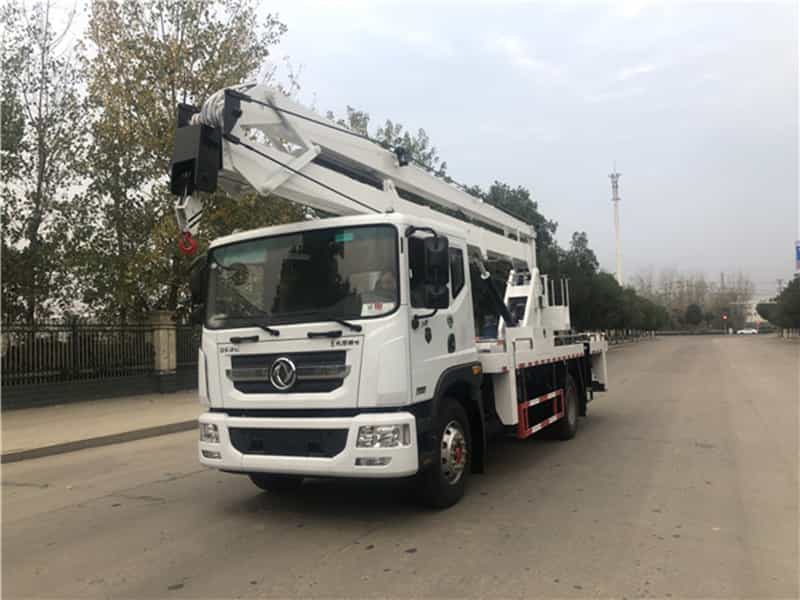

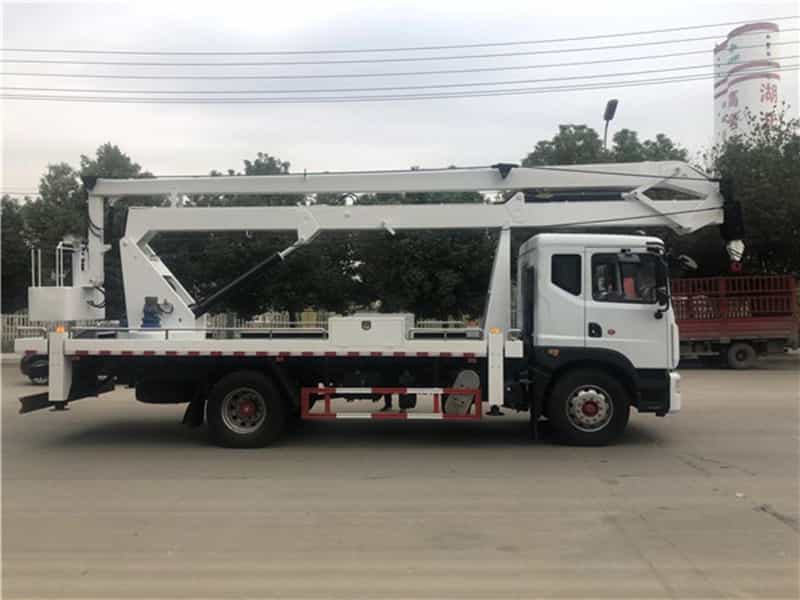

东风D9  24米折臂高空作业车

东风D9 24米折臂高空作...

  • 联系人: 祁经理
  • 手机: 13872855119
  • QQ: 2269651488
  • 微信: 13872855119
  • 邮箱: 2269651488 #qq.com
  • 超长质保
  • 专业团队
  • 全程监督
  • 合作共赢
优惠活动:全国包邮

热销产品PRODUCT DISPLAY

车型详情 MODELS FOR DETAILS

东风D9 24米折臂高空作业车主要特点:

1、臂架和支腿均采用高强度钢板HQ60/5.0对焊成型,受力大,强度高;

2、H型支腿稳定性好,支腿可同时或单独操作,操作灵活,能适应多种工况;

3、转台双向360°回转,采用了行星齿轮传动式减速机构;(具有自润滑和自锁功能)

4、上车操作采用集成电控阀块模式,布局美观,操作平稳,维护方便;

5、下车与上车互锁,操作安全、可靠;

6、上车操作通过节流阀实现无极调速;

7、吊篮采用外置拉杆机械式调平,更加稳定和可靠;

8、转台和吊篮设有启动和熄火开关,操作方便,节省燃油;

9、配置应急泵,发动机或者齿轮泵发生故障,可以用于应急收车;

上装基本配置

臂架

臂架形式

五节折臂

材料

高强度钢板HQ60/5mm

臂架截面

四边形

起伏角度

0°-70°(相对水平面)

作业工况

最大作业高度

24m

最大作业高度时作业幅度

2.6m

最大作业幅度

11.5m

最大作业幅度时作业高度

11.2m

回转

双向360°连续回转

支腿

支腿型式

前后H型

支腿材料

型材Q345B/5-10mm

支腿跨距

纵向(mm):5500,横向(mm):4000

液压锁

四个支腿都带双向液压锁

后支腿频闪灯

黄色;两只

车厢

材料

优质碳钢及型材,铺3㎜防滑花纹钢板

工具箱

1200*400*500;模具冲压门,带不锈钢门锁

围栏

Φ20不锈钢管

踏步

驾驶室侧带上下踏步

侧、后防护

优质碳钢冷弯型材;强度高

轮罩

注塑模具成型,美观,强度高

转台

立臂

低合金钢板拼焊组成

回转支承

单排四点接触球式带外齿,QWD 011.40.900

减速机

行星齿轮传动式,IHKN4B64E

马达

轴向柱塞马达;XM-F40

吊篮

额定载荷

≤200Kg

尺寸

长X宽X高(mm):1080X620X1100

调平形式

外置拉杆机械调平

保险带

一副

调平装置

机械调平,拉杆外置

液压系统

液压油箱

80L;带液位表

齿轮泵

定量泵,流量32ml/r

工作压力

带压力表;16MPa

液压阀组

集成电磁阀组

油缸

15只;带双向平衡阀或液压锁进行锁止,保证安全

操作系统

支腿

手动操作,各支腿可单独可调,上下车互锁

操作方式

手动和电动结合

臂架动作

转台和吊篮电动双位操作

发动机启动、熄火

转台和吊篮双位操作

发动机油门

手动拉线

油漆

知名品牌油漆;颜色光滑,线条美观;

标识及标牌

清晰、醒目、永久不褪色


【主要技术参数】

产品商标

江特牌

公告批次

333

产品名称

JDF5110JGK24E6型高空作业车

产品号

ZR11Z6H5019

总质量(Kg)

11400

罐体容积(m3)


整备质量(Kg)

11205

外形尺寸(mm)

9490×2480×3760

驾驶室准乘人数(人)

3

载质量利用系数


接近角/离去角(°)

19/9

前悬/后悬(mm)

1260/2930

轴数

2

轴距(mm)

5300

轴荷(Kg)

3990/7410

最高车速(Km/h)

105

其它

仅采用底盘5300mm轴距;侧面防护及后下部防护装置材料材质:Q235,整体式结构,后下部防护装置离地高度:480mm;ABS系统生产厂家,型号 :焦作博瑞克控制技术有限公司,J ABS;主要专用装置为折叠臂,用于抢修电力、通讯、路灯等高空作业.

【底盘技术参数】

底盘型号

EQ1165LJ9CDE

底盘名称

载货汽车底盘(二类)

商标名称

东风牌

生产企业

东风汽车股份有限公司

外形尺寸(mm)

7020,7880,8080,8380,8857,9707×2380,2425,2490×2845,3225

轮胎数

6

接近角/离去角(°)

19/13,19/17

轮胎规格

9.00R20 16PR,10.00R20 18PR,295/80R22.5 18PR,275/80R22.5 18PR

钢板弹簧片数

8/10+7

前轮距(mm)

1862,1933,1949

燃料种类

柴油

后轮距(mm)

1806,1865

排放标准

GB3847-2005,GB17691-2018国Ⅵ

发动机型号

发动机生产企业

排量(ml)

功率(Kw)

B6.2NS6B210

D4.5NS6B220

D4.0NS6B195

YCS04200-68

CY4SK761

B6.2NS6B230

YCY30165-60

东风康明斯发动机有限公司

东风康明斯发动机有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

东风朝阳朝柴动力有限公司

东风康明斯发动机有限公司

广西玉柴机器股份有限公司

6200

4500

4000

4156

4087

6200

2970

154

162

143

147

145

169

121
