【主要技术参数】 | |||
产品商标 | 江特牌 | 公告批次 | 339 |

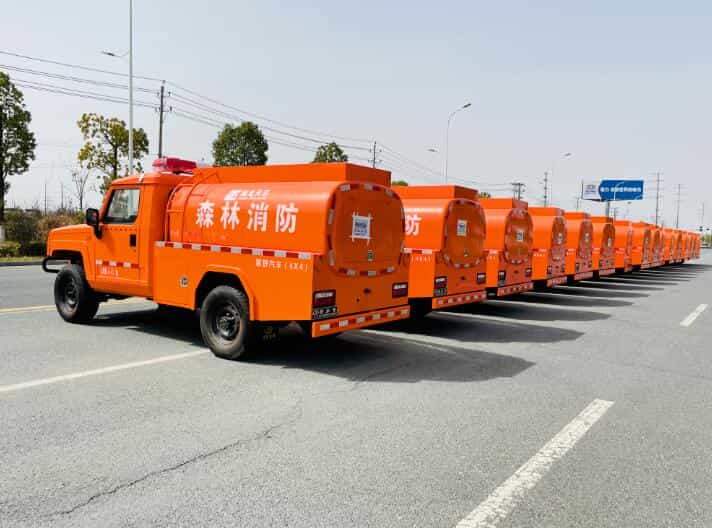

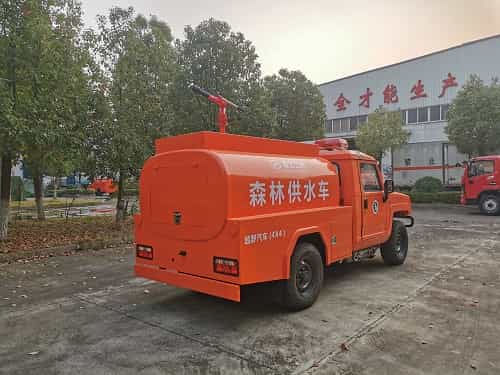

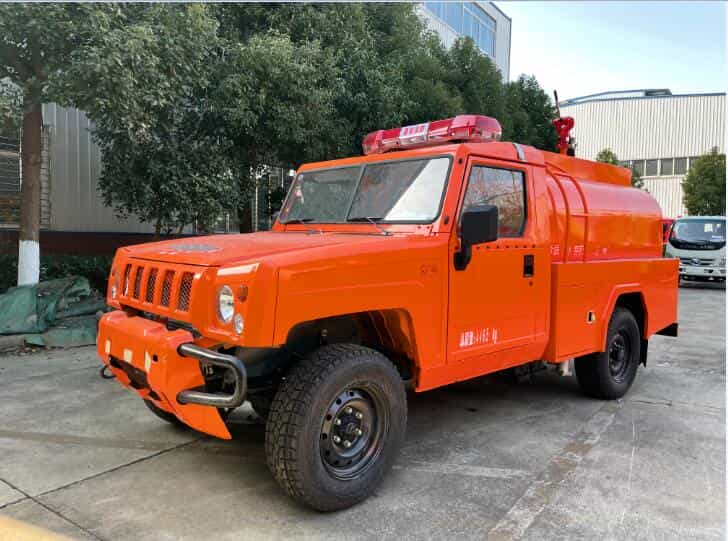

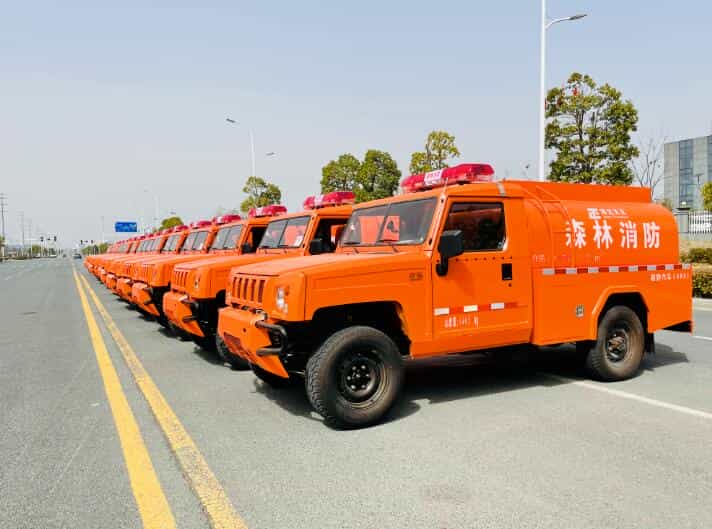

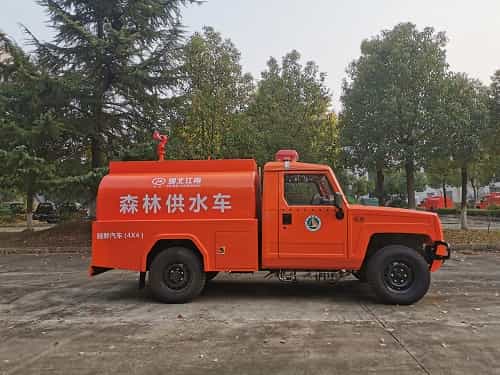

产品名称 | JDF5041GGSBAW6型供水车 | 产品号 | ZRFPX6PA01K |
总质量(Kg) | 4465 | 罐体容积(m3) | 1.92 |
额定载质量(Kg) | 1835 | 外形尺寸(mm) | 5000×1870×2080 |
整备质量(Kg) | 2500 | 货厢尺寸(mm) | ×× |
驾驶室准乘人数(人) | 2 | 载质量利用系数 | |
接近角/离去角(°) | 42/20 | 前悬/后悬(mm) | 775/1190 |
轴数 | 2 | 轴距(mm) | 3035 |
轴荷(Kg) | 1570/2895 | 最高车速(Km/h) | 120 |
其它 | ABS型号:BQ-ABS-4A;ABS生产企业:北京汽车(黄骅)零部件有限公司;选装描述:该车型可选装ETC车载装置;发动机/油耗值(L/100km)对应关系为:YCY24140-60A/10.6;侧后防护情况:侧面防护及后下部防护装置材料材质:Q235,侧面防护装置为整体式结构;后下部防护装置连接方式:焊接加螺栓连接,断面尺寸( 宽×高):50×100(mm),离地高度:450mm;罐体有效容积(立方米)、罐体外形尺寸(mm):罐体有效容积1.92立方米;罐体外形尺寸(长×长轴×短轴)(mm):1500×1500×1000;专用功能及装置:主要专用装置为罐体,用于应急供水; | ||
【底盘技术参数】 | |||
底盘型号 | BAW2043HHS42D | 底盘名称 | 越野载货汽车底盘（二类） |
商标名称 | 北京汽车制造厂有限公司牌 | 生产企业 | 北京汽车制造厂有限公司 |
外形尺寸(mm) | 4880×1830×1950 | 轮胎数 | 4 |
接近角/离去角(°) | 42/34 | 轮胎规格 | 265/70R16LT 10PR,265/70R16LT 8PR |
钢板弹簧片数 | 9/8+8 | 前轮距(mm) | 1540 |
燃料种类 | 柴油 | 后轮距(mm) | 1540 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
YCY24140-60A | 广西玉柴机器股份有限公司 | 2360 | 103 |
一、 整车
1. 外廓尺寸：5000 mm×1870 mm×2080 mm
2. 乘员人数：2
3. 水罐：容积1660 L
4. 水泵：流量30L/7MPa
5. 水炮：流量30L/S@0.7MPa，射程不小于45m。
二、 底盘
1. 型号：BAW2043HHS42D
2. 驱动型式：4×4
3. 轴距：3035mm
4. 发动机：型号为YCY24140-60A，直列四缸、水冷、高压共轨、增压中冷柴油发动机
l 额定输出功率为：103KW
l 排放标准：国Ⅵ
5. 变速箱：机械式手动变速箱，5个前进档
6. 分动箱:四驱机械手动,全驱/后驱两挡转换
7. 转向系统：左置，液压助力转向，方向盘高度和角度可调
8. 制动系统
l 行车制动：真空助力制动
l 驻车制动：中央鼓式制动
l 辅助制动：发动机排气制动
9. 最高车速：120km/h
10. 取力器：底盘自带取力器，电磁阀控制，飞溅润滑。
三、 驾乘室
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：单排双门，乘员人数为2。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
四、 上装
(一) 罐体
1. 容积：1660L（水）。
2. 结构：
l 方圆焊接结构，内设分仓隔板。
l 人孔及人孔盖1套，直径φ500 mm。
l 注水管位于罐体右边，通径为DN65。
l 排污管1个，位于罐体底部，通径为DN40。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。内壁全部做防腐处理，经久耐用。
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 排污阀：手动控制
(二) 器材箱
1. 结构：
l 箱体为方圆焊接结构,与前端水罐为整体滚压成型。
l 根据器材固定需要，配置铝合金型材固定架或隔板。
2. 材质：为优质碳钢材料。
3. 仓门：后双开门,。
4. 爬梯：罐体左前侧配备可供消防人员上下的爬梯。
五、 泵及水路系统
1． 洒水泵:
型号:76QSB-45/60自吸离心式
流量:45(m3/h)
扬程(m):60
功率:11kw
2． 洒水枪(选装)
l 安装位置：器材箱顶部
l 流量及压力：30L/S@0.6MPa
l 射程：不小于45m
l 旋转角度：360°
l 俯仰角；-15°～60°
3． 管路
l 罐吸水管路：DN50，带手动阀。
l 外吸水管路：DN50，侧置向外。
l 水枪出水管路： DN65，带止回阀，顶置向上。
l 水带出水管路： 2×DN65，带手动球阀，侧置。
l 泵往罐注水管路：DN50，带手动球阀，侧置向外。
l 消防栓注水管路：DN65，带管牙扪盖，罐体右侧。
l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
4． 路面作业功能:安装前冲后洒路面作业装置。
5． 电气系统
1. 车辆两侧装有1个符合国家标准的侧标志灯。
2. 尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。
六、 器材配备及布置
1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
七、 随车基本配备清单
序号 | 名称 | 数量 | 序号 | 名称 | 数量 |
1 | 吸水胶管 | 2根 | 2 | 底盘专用工具 | 1付 |
3 | 吸水管扳手 | 2个 |
八、 整车涂装
l 供水车的外表喷涂军绿色；(选装森林消防红）
