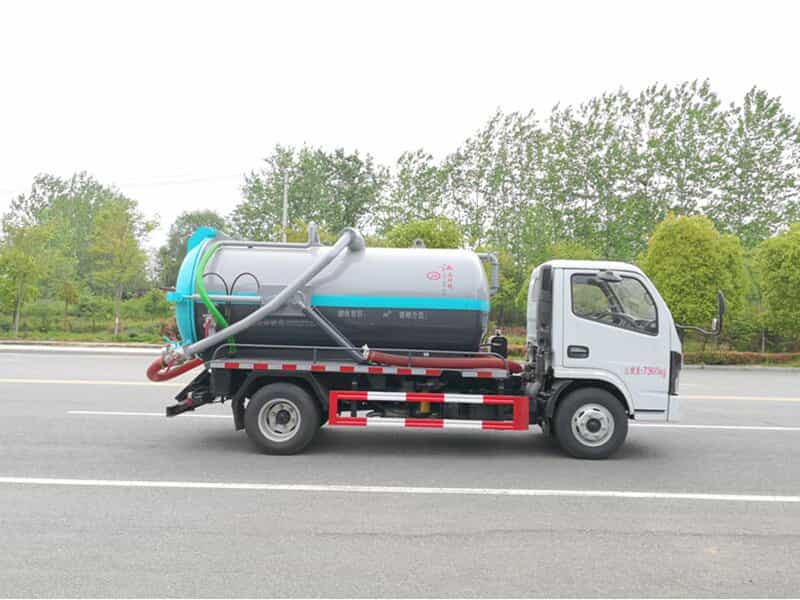

东风多利卡4方吸污车

  • 联系人: 祁经理
  • 手机: 13872855119
  • Q Q: 2269651488
  • 微信: 13872855119
  • 地址: 湖北省随州市·南郊平原岗·程力汽车工业园
  • 超长质保
  • 专业团队
  • 全程监督
  • 合作共赢
优惠活动:全国包邮

热销产品PRODUCT DISPLAY

车型详情 MODELS FOR DETAILS


※车型特点

◇采用东风汽车股份有限公司原装二类底盘EQ1075SJ3CDF,车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。

◇单排座豪华驾驶室,冷暖空调、电动窗、中控锁、遥控钥匙、日间行车灯、断气刹、科技感十足,驾乘更舒适。

◇选配全柴、玉柴、朝柴、东风轻发、云内等发动机,115~140马力自由选择,动力强劲,经济省油,经济性好,可靠性高,噪声低,国Ⅵ排放标准。

◇标配大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可后开、双顶自卸。

◇罐内污物可通过后盖直接倾倒,具有真空度高(比吸粪车的吸力更大)、吨位大、效率高、用途更广泛的特点。

◇机动性能强,环保性能好,人性化设计,器材布置合理,取用方便。

◇车辆设计精巧,外形美观,线条流畅,操作简便,性能良好。

◇具备国家税务总局免征公告,上牌时免交车辆购置税。

※车辆资质

◇发动机排放符合GB3847-2005,GB17691-2018国Ⅵ标准。
◇整车列入工信部汽车新产品上户公告,公告批次:第333批。
◇整车通过质量监督检验中心检测。
◇整车通过环保达标,环保达标发动机型号:D20TCIF1、YCY24140-60、CY4BK461、Q23-115E60、CA4DB1-11E6;
◇整车列入国家税务总局免征车辆购置税目录。

※车辆基本技术参数

车辆型号

JDF5070GXWE6型吸污车

整车品牌

江特牌

生产厂家

湖北江南专用特种汽车有限公司

质量参数

额定装载质量(kg)

3150

轴荷(kg)

2640/4720

整车整备质量(kg)

4080

轴距(mm)

3308

最大总质量(kg)

7360



尺寸参数

××高(mm)

5995×1990×1990


前    悬

1055

后    悬

1632

前轮距

1525,1519

后轮距

1498,1516,1586

接近角

27.7

离去角

14

其它参数

最高车速(km/h)

110

准乘人数

2(含驾驶员)

钢板弹簧片数

6/6+5

驱动形式

4×2

轮胎数

6

轮胎规格

7.00R16

※底盘

底盘型号

EQ1075SJ3CDF

生产厂家

东风汽车股份有限公司

※驾驶室配置

空调

冷暖空调

中控锁

电动玻璃

遥控钥匙

方向助力

多功能方向盘

日间行车灯

断气刹

※发动机

型号

YCY24140-60

功率(kw)/马力

103/140

生产厂家

广西玉柴机器股份公司

排量(ml)

2360

额定转速(r/min)

3200

最大扭矩(Nm

320

最大扭矩转速(r/min)

2000

排放标准

GB3847-2005,GB17691-2018国Ⅵ

※变速箱

品牌型号

万里扬5TS40

※后桥

品牌

邦乐

速比

4.875

吨位

3.5

车架

190×55×4.5

※其它

制动

气制动

电压(V)

24

转向

动力转向

离合

气压伺服助力

选换档

双锥同步器

ABS厂家

ABS/ASR-12V-4S/4M/

ABS型号

襄阳东风隆诚机械有限责任公司

※整车结构


※罐体


罐体容量(L)

4100L—4300L

罐体材质

Q235碳钢


厚度(mm)

6

形状

圆形罐体


结构

焊接式

防荡板

上装

配置

专用部分由压力罐体、真空吸污泵、取力器、传动轴、水气分离器、吸污管8米1根、油气分离器、多路换向阀、放污阀、视污窗、真空压力表、 管网系统、液压系统等组成,随车配置大功率真空吸污泵和优质液压系统,罐体封头一次压铸成型、罐体可液压后开、双顶液压自卸

※真空泵(标配)

型号

XD-240

生产厂家

随州亿丰泵业有限公司

水平吸程(m)

20~30

垂直吸程(m)

5~6

抽气速率

m3/h

240

L/S

66

极限压力

-90000

转速(r/min)

950

消耗功率(KW)

≤6.5

进、排气孔径(mm)

50

适用车型

4-6T

最高泵温(℃)

≤90

真空泵结构

多旋片式系列真空泵主要由泵体、转子、前后端盖、旋片、轴承、联轴器等零件组成,转子中心偏置于泵体中心。

真空泵工作原理

当偏心转子旋转时,旋片在离心力的作用下紧贴着泵体内壁滑动,吸气工作室的容积逐渐增大,被抽气体吸入其中,直到旋片转到吸气结束,吸入气体被隔离。转子继续旋转,被隔离气体逐渐被压缩,压力增高,当压力超过排气口的压力时,则气体被排出泵外。这样反复循环,将容器中的空气抽去形成真空。

※水循环泵(选配)

型号

SK-6

生产厂家

随州亿丰泵业有限公司

水平吸程(m)

20~30

垂直吸程(m)

6~10

抽气量(m³/分)

3

转速(转/分)

1450

功率 (kw)

真空泵

11

压缩机

15

口径(mm)

80

80

水耗量(l/min)

20~30

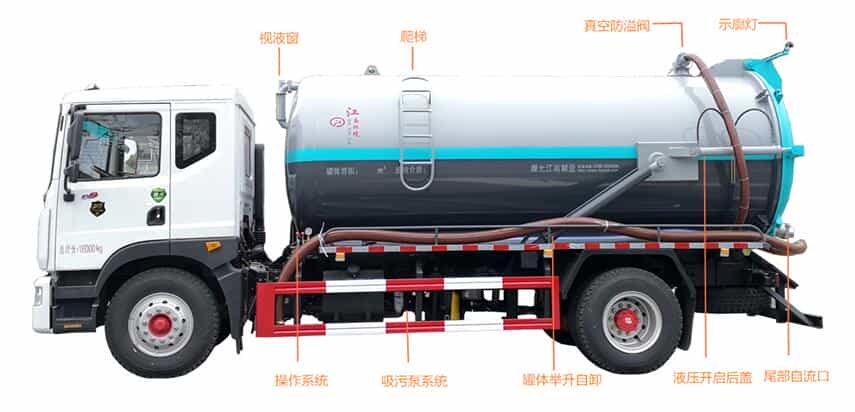

※上装细节展示图

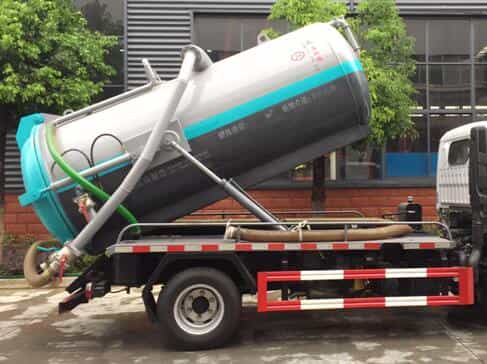

罐体自卸:

吸污罐体采用双油缸自卸,不怕大块污物堵塞,倾倒污水更方便更快捷。

吸污泵:

采用真空吸污泵,结构简单,吸力更强劲,选用亿丰泵。

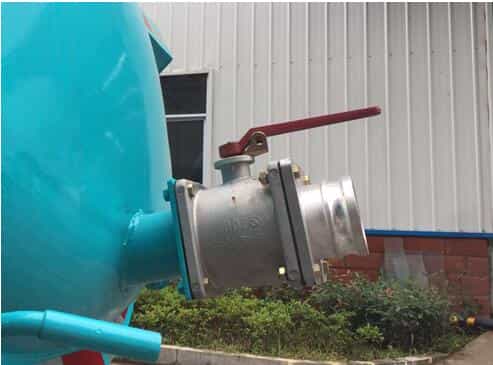

后自流口:

尾部自流口,口径大,自流快,标配为手动球阀开关,可选配液压开启,倾倒方便。

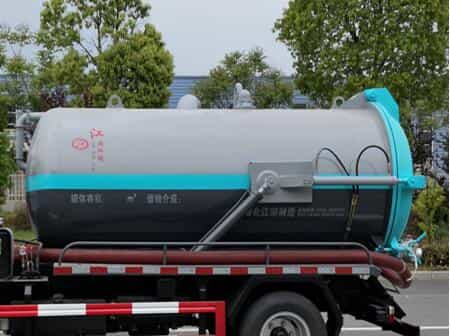

吸污罐体:

采用6mm优质碳钢制作圆形罐体,设计合理不变形。

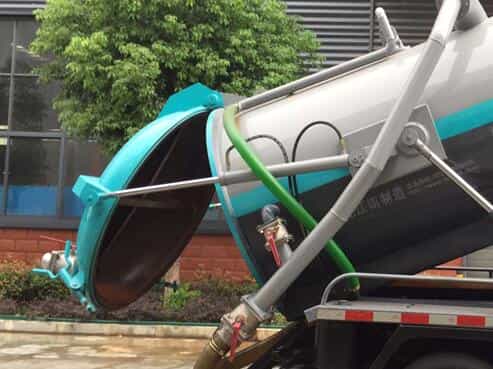

后门开启功能:

后门可液压开启,配合罐体举升功能,倾倒污水更快更方便。

防溢阀:

防溢阀可有效防止液体溢出,可选装液满报警装置。

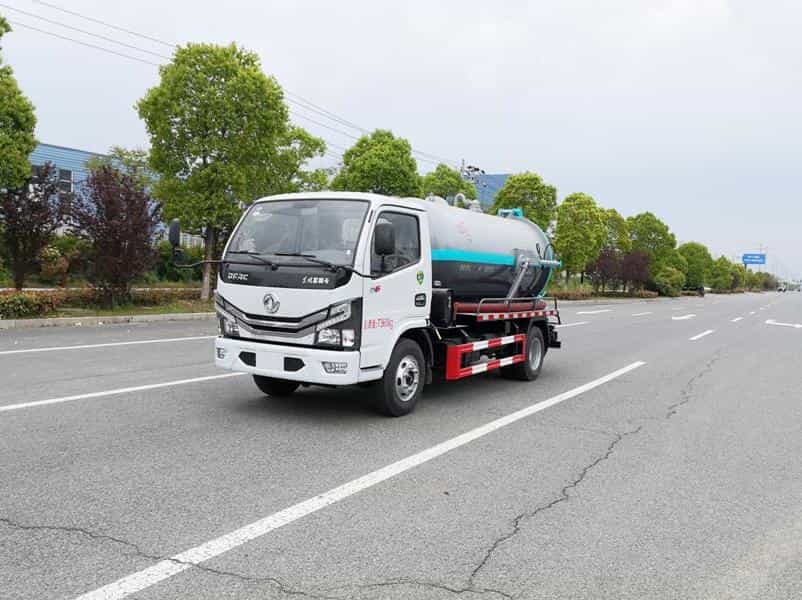

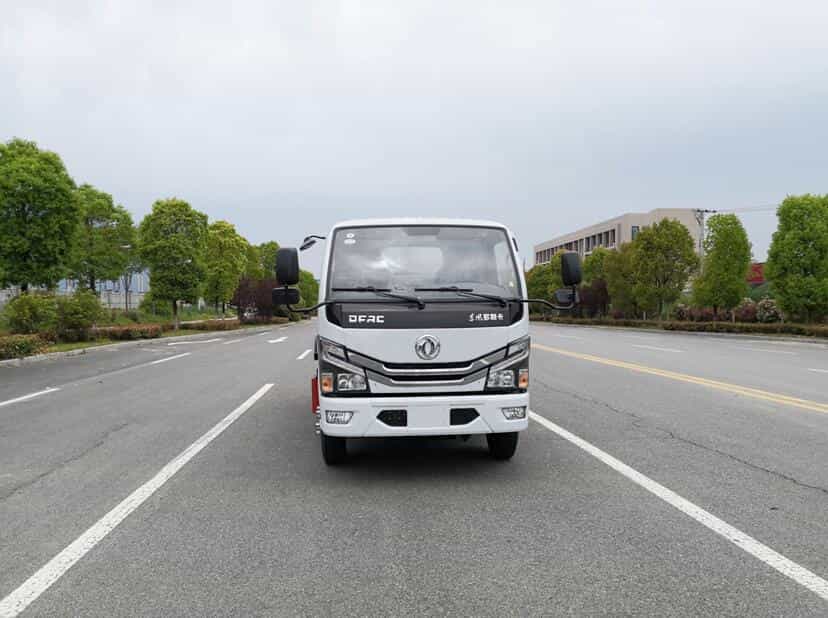

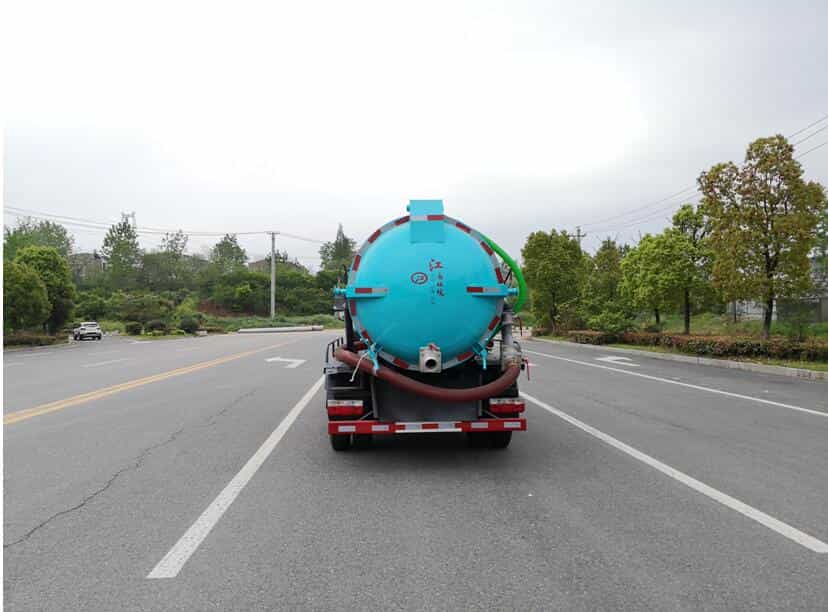

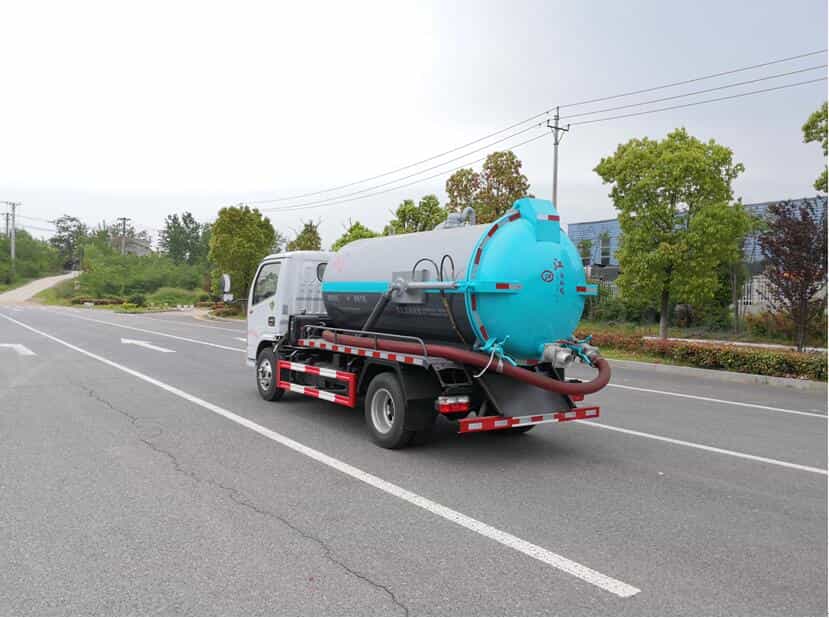

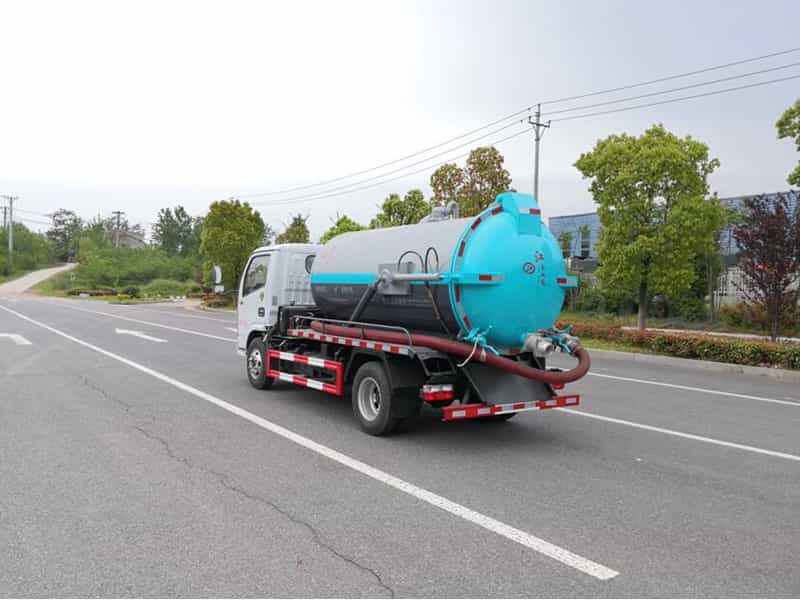

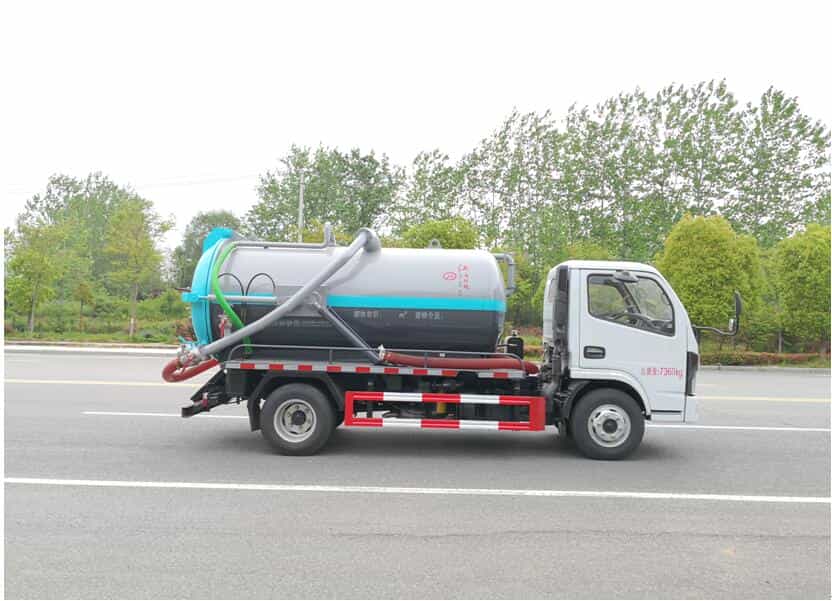

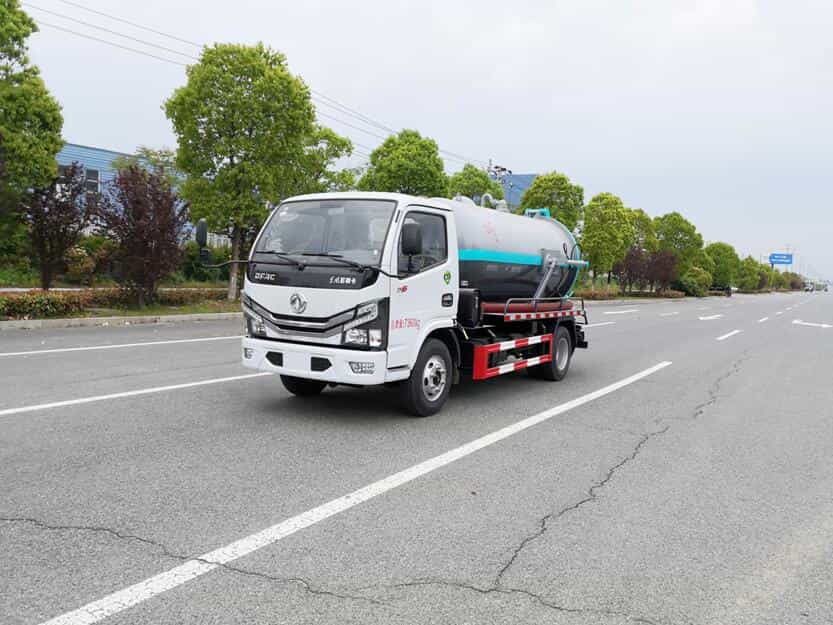

※整车全方位图片:
